Как проверить качество небольшой шестерни?

Привет! Как поставщик небольших шестерни, я знаю, насколько важно обеспечить качество этих крошечных, но могущественных компонентов. В этом посте я поделюсь некоторыми практическими советами о том, как проверить качество небольшого шестерни.

1. Визуальный осмотр

Первым шагом в оценке качества небольшой шестерни является старый добрый визуальный осмотр. Вам не нужны причудливые инструменты для этого; Просто твои глаза и, возможно, увеличительное стекло.

Начните с того, что посмотрите на отделку поверхности передачи. Высокая - качественная небольшая шестерня должна иметь гладкую поверхность без видимых трещин, чипсов или ям. Грубые поверхности могут вызвать преждевременный износ, а также могут привести к шуму и вибрации во время работы.

Проверьте зубы передачи. Они должны быть равномерно распределены и иметь постоянную форму. Любые признаки неравномерности, такие как зубы, которые короче или шире, чем другие, могут указывать на проблему с производственным процессом. Крамы зубов должны быть острыми и чистыми, без каких -либо заусенцев. Берры могут мешать сетке передач и вызвать дополнительное трение.

2. Точность измерения

Точность размеров является ключом, когда дело доходит до небольших шестерни. Даже небольшое отклонение от указанных измерений может привести к плохой производительности или даже к полному отказу.

Используйте точные инструменты измерения, такие как суппорты или микрометра, чтобы измерить важные измерения передачи. Измерьте внешний диаметр, диаметр шага и ширину передачи. Сравните эти измерения со спецификациями проектирования. Если измерения находятся за пределами приемлемого диапазона толерантности, передача может не соответствовать другим компонентам в системе.

Также проверьте профиль зуба. Профиль зуба имеет решающее значение для гладкой сетки передач. Вы можете использовать механизм Gear - зубной координации или машину измерения координат (CMM), чтобы проверить точность профиля зуба. Хорошо - сформированный профиль зуба, обеспечивает эффективную передачу мощности и уменьшает шум и вибрацию.

3. Анализ материала

Материал, используемый для создания небольшой шестерни, играет значительную роль в его качестве и производительности. Различные приложения требуют разных материалов, поэтому важно, чтобы снаряжение было сделано из правильных вещей.

Одним из способов анализа материала является тестирование твердости. Жесткая передача может противостоять большему износу, в то время как мягкая передача может легко деформироваться. Вы можете использовать тестер твердости, такой как тестер твердости Роквелла или Бринелла, для измерения твердости передачи. Сравните измеренную твердость с ожидаемыми значениями для конкретного материала.

Другим методом является химический анализ. Это может помочь вам определить точный состав материала. Вы можете отправить образец снаряжения в лабораторию для подробного химического анализа. Это скажет вам, содержит ли материал правильные элементы в правильных пропорциях. Например, в стальной передаче содержание углерода может значительно повлиять на его прочность и твердость.

4. Твердость поверхности и глубина корпуса

Во многих случаях небольшие шестерни являются тепловыми - обработанными для увеличения их поверхностной твердости и износостойкости. Проверка твердости поверхности и глубины корпуса является важной частью оценки качества.

Как упоминалось ранее, используйте тестер твердости для измерения твердости поверхности. Твердость поверхности должна находиться в пределах указанного диапазона для применения. Для передач, которые должны выдерживать высокие нагрузки и износ, обычно требуется более высокая поверхностная твердость.

Чтобы измерить глубину корпуса, вы можете использовать тестер с твердостью. Принимая измерения твердости на разных глубинах с поверхности, вы можете определить глубину закаленного слоя. Правильная глубина корпуса гарантирует, что передача имеет твердую внешнюю поверхность для износостойкости и жесткое внутреннее ядро для прочности.

5. Проверка шума и вибрации

Высокое - качественное небольшая шестерня должна работать плавно и тихо. Чрезмерный шум и вибрация могут быть признаком низкого качества или смещения.

Вы можете использовать датчик вибрации и показатель звука - уровня для проведения шума и вибрации. Установите передачу в испытательной установке и запустите ее на разных скоростях и нагрузках. Измерьте уровни вибрации и уровни звукового давления. Сравните результаты с приемлемыми стандартами для приложения.

Если передача производит много шума или вибрации, это может быть связано с такими проблемами, как неровное расстояние между зубами, смещенные валы или плохая поверхность. Выявление этих проблем на раннем этапе может предотвратить более серьезные проблемы в будущем.

6. Утолочное тестирование

Небольшие шестерни часто работают при циклических нагрузках, что может привести к усталости с течением времени. Испытание на усталость может помочь вам оценить способность снаряжения противостоять этим циклическим нагрузкам.

Существуют различные методы для тестирования усталости, такие как запуск передачи в испытательной установке для указанного количества циклов при заданной нагрузке. Следите за передачей на предмет любых признаков растрескивания или отказа во время теста. Вы также можете использовать деформационные датчики для измерения уровней напряжения в передаче во время работы.

Проведя испытания на усталость, вы можете обеспечить, чтобы снаряжение имело длительный срок службы и сможет надежно работать в реальных мировых приложениях.

7. Совместимость с другими компонентами

Небольшая шестерня не работает изолированно; Он должен правильно сочетать с другими передачами или компонентами в системе. Проверьте совместимость передачи с помощью сопряженных компонентов.

Осмотрите спаривающие шестерни на наличие признаков износа или повреждения, которые могут быть вызваны шестерней. Зубной шестерни и сопрягаемой шестерни должны считывать плавно, без какого -либо связывания или чрезмерного зазора. Если есть какие -либо проблемы с сеткой, это может быть связано с проблемами с размерами передачи, профилем зуба или поверхностью.

Рекомендации по продукту

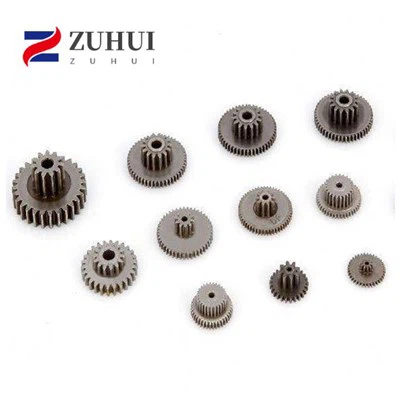

Если вы находитесь на рынке для высоких - качественных небольших шестерни, мы также предлагаем широкий ассортимент связанных продуктов. Проверьте нашПорошковая металлическая планетальная передачаВНебольшая шестерни, иПорошкообразные металлические шестерниПолем Эти продукты изготовлены из стандартов высочайшего качества и подходят для различных применений.

Заключение

Проверка качества небольшой шестерни - это многокачественный процесс, который включает в себя визуальный осмотр, проверки точности размерных, анализ материалов и тестирование производительности. Следуя этим шагам, вы можете убедиться, что вы получаете высокое качественное снаряжение, которое будет надежно работать в вашем приложении.

Если вы заинтересованы в покупке небольших шестерни или у вас есть какие -либо вопросы о наших продуктах, не стесняйтесь обратиться. Мы здесь, чтобы помочь вам найти правильное снаряжение для ваших потребностей и убедиться, что вы получите наилучшее соотношение цены и качества.

Ссылки

• «Справочник по передаче: проектирование, производство и применение» Дарл В. Дадли
• «Проект машиностроения» Джозефа Э. Шигли и Чарльза Р. Мишке
• Отраслевые стандарты и руководящие принципы для производства снаряжения и контроля качества.
